Система управління будівлею (BMS) є її цифровою нервовою системою, що координує роботу всього інженерного обладнання. Але як саме ці “нервові імпульси” — дані від датчиків та команди до виконавчих пристроїв — передаються по всій будівлі? За цим стоять мережеві технології та протоколи передачі даних, які, немов кровоносні судини, забезпечують життєдіяльність усього комплексу.
Для неспеціаліста терміни на кшталт “RS485” або “Ethernet/IP” можуть звучати як щось із наукової фантастики. Проте саме вони визначають, наскільки швидко, надійно та ефективно буде працювати автоматизація будівельних систем. Давайте розберемося в цих технологіях, прослідкувавши їхній шлях від перевірених часом стандартів до сучасних рішень.
Основа комунікації: протоколи передачі даних у BMS
Уявіть, що вам потрібно організувати спілкування між людьми, які розмовляють різними мовами. Вам знадобиться спільна мова або перекладач. У світі автоматизації такою “мовою” є протокол — набір правил, за якими пристрої обмінюються інформацією. У BMS найчастіше використовуються відкриті протоколи, що дозволяє поєднувати обладнання від різних виробників.
Кожен протокол має свої особливості, переваги та недоліки, що робить його придатним для певних завдань. Розглянемо два фундаментальні підходи, що лежать в основі більшості систем.
«Правильний вибір мережевої технології — це баланс між надійністю, швидкістю та вартістю. Не завжди найновіше означає найкраще для конкретного завдання».
RS485: надійний “робочий кінь” автоматизації
RS485 — це не протокол, а стандарт фізичного рівня, що описує, як саме електричні сигнали передаються по дротах. На його основі працює багато популярних протоколів, зокрема Modbus RTU. Цю технологію можна назвати справжнім ветераном у світі промислової та будівельної автоматизації.
Ключові особливості:
- Надійність: Використання диференціального сигналу робить лінію зв’язку дуже стійкою до електромагнітних завад, що є критично важливим у будівлях з великою кількістю силових кабелів.
- Простота: Для з’єднання використовується двожильний кабель (вита пара), що спрощує монтаж.
- Дальність: Сигнал може передаватися на відстань до 1200 метрів без підсилювачів.
- Топологія “шина”: Дозволяє підключати кілька пристроїв (зазвичай до 32) на один кабель, що економить матеріали.
Завдяки своїй простоті та надійності, RS485 і сьогодні залишається ідеальним рішенням для польового рівня BMS — там, де потрібно зібрати дані з численних датчиків температури, тиску чи лічильників і передати їх на контролер. Це економічно вигідно та технічно обґрунтовано.
Порада: При проєктуванні мережі на базі RS485 важливо пам’ятати про необхідність встановлення кінцевих резисторів (термінаторів) на початку та в кінці шини. Це запобігає відбиттю сигналу та забезпечує стабільність зв’язку.
Ethernet/IP: швидкість та інтеграція на новому рівні
З розвитком технологій та зростанням обсягів даних можливостей RS485 стало недостатньо, особливо на вищих рівнях системи. На зміну прийшов Ethernet — технологія, знайома кожному користувачеві інтернету. У світі BMS вона використовується з промисловими протоколами, такими як BACnet/IP, Modbus TCP та Ethernet/IP.
Чому Ethernet став таким популярним?
- Висока швидкість: Швидкість передачі даних (100 Мбіт/с, 1 Гбіт/с і більше) на порядки вища, ніж у RS485. Це дозволяє передавати великі обсяги інформації, наприклад, відео з камер спостереження або детальні архіви даних.
- Гнучка топологія: На відміну від жорсткої “шини” RS485, Ethernet дозволяє будувати мережі будь-якої складності, використовуючи комутатори (світчі).
- Інтеграція з ІТ-інфраструктурою: BMS на базі Ethernet легко інтегрується в загальну комп’ютерну мережу будівлі. Це спрощує віддалений доступ, моніторинг та збір даних для аналітичних систем.
- Power over Ethernet (PoE): Технологія дозволяє передавати по одному кабелю і дані, і живлення для малопотужних пристроїв (наприклад, IP-камер або деяких контролерів).
Ethernet/IP та аналогічні протоколи є стандартом для середнього та верхнього рівнів BMS — для зв’язку між контролерами, серверами та диспетчерськими пунктами.
Гібридний підхід: найкраще з двох світів
Чи означає поява Ethernet, що RS485 застарів? Зовсім ні. Найефективніші сучасні системи управління будівлями використовують гібридний підхід.
| Рівень системи | Типова технологія | Чому саме вона? |
|---|---|---|
| Польовий рівень (датчики, виконавчі механізми) | RS485 (Modbus RTU, BACnet MS/TP) | Надійність, низька вартість, простота монтажу для великої кількості простих пристроїв. |
| Рівень автоматизації (зв’язок між контролерами) | Ethernet (BACnet/IP, Modbus TCP) | Висока швидкість для обміну великими масивами даних між “мозковими центрами” окремих підсистем. |
| Рівень управління (зв’язок з серверами, АРМ) | Ethernet (Web-інтерфейси, хмарні сервіси) | Максимальна гнучкість, легка інтеграція з ІТ-системами, можливість віддаленого доступу з будь-якої точки світу. |
Такий підхід дозволяє оптимізувати витрати та забезпечити необхідну продуктивність на кожній ділянці “нервової системи” будівлі.
Погляд на майбутнє комунікацій у будівництві

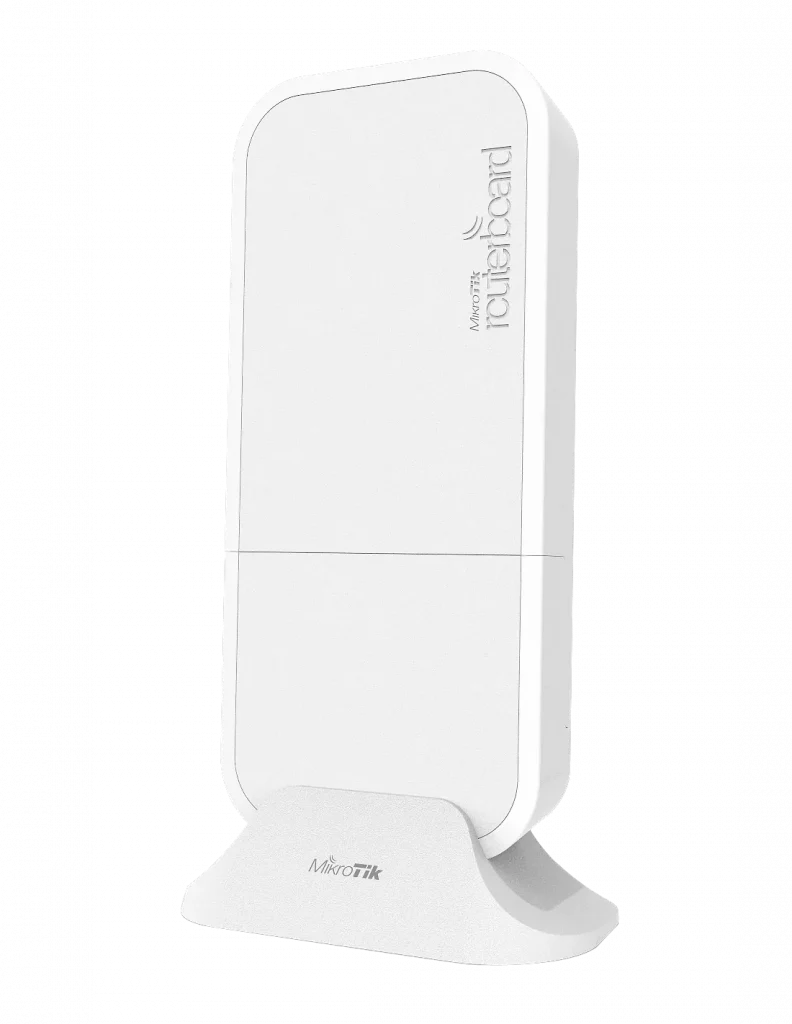

Мережеві технології в BMS продовжують розвиватися. Все більшої популярності набувають бездротові рішення, такі як LoRaWAN або Zigbee, для підключення датчиків у важкодоступних місцях. Водночас Ethernet стає ще швидшим та безпечнішим, а інтеграція з хмарними платформами та Інтернетом речей (IoT) відкриває нові можливості для аналітики та предиктивного обслуговування.
Розуміння еволюції від RS485 до Ethernet/IP допомагає оцінити, наскільки складними та водночас логічними є сучасні інтелектуальні будівлі. Це шлях від простої передачі сигналів до створення єдиного інформаційного простору, де кожен елемент працює злагоджено для досягнення спільної мети — комфорту, безпеки та ефективності.
